Diagramme Sankey : L'Outil Indispensable pour Visualiser et Optimiser Vos Flux Énergétiques
Dans un contexte industriel où chaque kilowatt-heure compte, le diagramme sankey devient l'outil stratégique pour comprendre, analyser et optimiser vos flux énergétiques avec une précision inégalée.
Les industriels utilisant des diagrammes sankey pour leur bilan énergétique identifient en moyenne 10-30% d'économies supplémentaires par rapport aux méthodes traditionnelles de suivi énergétique.
Ce guide complet vous explique comment mettre en œuvre cet outil puissant, interpréter vos flux énergétiques et transformer ces insights en actions concrètes d'optimisation.
Le diagramme sankey n'est pas qu'un outil de visualisation : c'est une méthodologie d'analyse flux énergie qui révèle les pertes invisibles, quantifie les inefficacités et priorise les actions d'optimisation. Cet article explique comment créer et interpréter ces schémas énergétiques, présente 4 cas d'usage industriels concrets et montre comment la plateforme Wattnow génère automatiquement des diagrammes sankey dynamiques à partir de vos données énergétiques, identifiant ainsi 10-30% d'économies potentielles.
Pour approfondir votre stratégie énergétique, découvrez notre guide sur les systèmes de gestion de l'énergie.
Qu'est-ce qu'un diagramme Sankey énergétique ?
Découvrez les principes de base de cet outil de visualisation flux énergétique qui révolutionne l'analyse des consommations industrielles.
Définition et origine

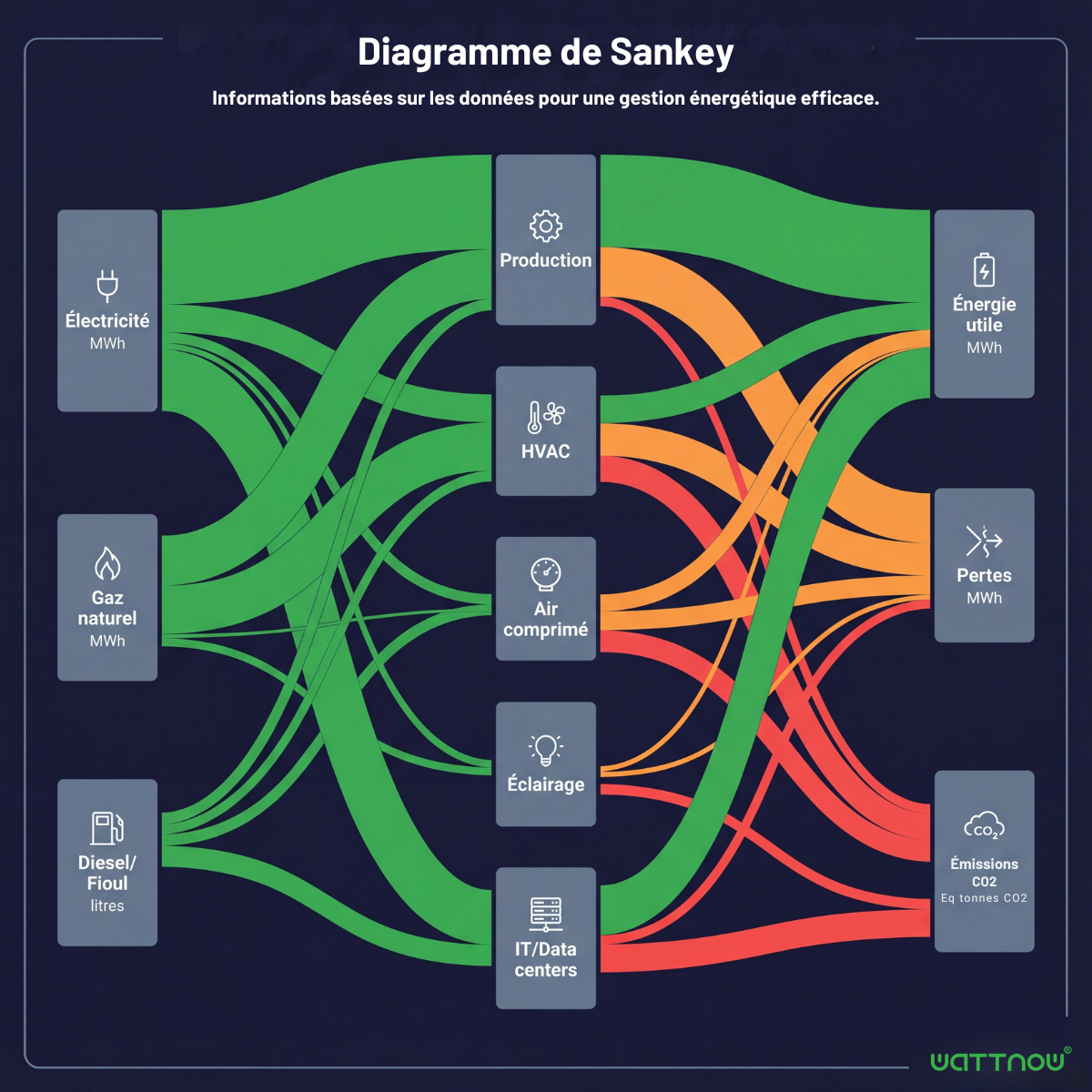

Un diagramme sankey est une représentation graphique des flux énergétiques où la largeur des flèches est proportionnelle à la quantité d'énergie circulant. Inventé par le capitaine Sankey en 1898 pour analyser l'efficacité des machines à vapeur, il est aujourd'hui indispensable pour le bilan énergétique industriel.
Principe de proportionnalité
La largeur de chaque flèche correspond exactement au flux d'énergie qu'elle représente. Une flèche deux fois plus large = deux fois plus d'énergie. Ce principe visuel permet d'identifier immédiatement les postes les plus énergivores et les pertes principales.
Hiérarchie des flux
Le diagramme organise les flux de gauche (sources) vers la droite (usages). Chaque bifurcation montre comment l'énergie se répartit entre différents processus, avec une mise en évidence des pertes à chaque étape de transformation.
Contrairement aux tableaux Excel ou aux graphiques classiques, le diagramme sankey rend visible l'invisible : il montre non seulement combien d'énergie est consommée, mais surtout où elle va, comment elle se transforme et où elle se perd. Dans une usine automobile par exemple, il révèle que 40% de l'énergie électrique entrante est finalement perdue en chaleur fatale non récupérée.
Pour savoir quels KPI énergétiques suivre en complément des diagrammes Sankey, consultez notre guide.
4 cas d'usage concrets du diagramme Sankey en industrie
Découvrez comment différents secteurs industriels utilisent cet outil d'analyse flux énergie pour des gains significatifs.
Usine automobile
Problème : Facture énergétique élevée sans compréhension des postes responsables.
Solution Sankey : Visualisation des flux depuis l'arrivée électrique jusqu'aux ateliers (presses, peinture, montage).
Résultat : Identification que 35% de l'énergie de l'atelier peinture est perdue dans la ventilation surdimensionnée.
Data Center
Problème : PUE (Power Usage Effectiveness) élevé à 1.8.
Solution Sankey : Mapping des flux électriques entre serveurs, refroidissement, éclairage, pertes.
Résultat : Révélation que 45% de l'énergie sert au refroidissement, permettant d'optimiser les free cooling et réduire le PUE à 1.4.
Centrale thermique
Problème : Rendement global faible à 38%.
Solution Sankey : Analyse détaillée des pertes cheminée, condensation, auxiliaires.
Résultat : Identification que 12% des pertes proviennent de l'absence de récupération de chaleur sur les fumées.
Site chimique
Problème : Coûts énergétiques des procédés non maîtrisés.
Solution Sankey : Tracking de l'énergie depuis les utilités (vapeur, air comprimé) jusqu'aux réacteurs.
Résultat : Découverte que 28% de la vapeur produite est perdue par des purgeurs défectueux.
Ces cas d'usage montrent l'importance d'une solution de monitoring énergétique complète pour industrialiser ces analyses.
Visualisez vos flux énergétiques en temps réel
Découvrez comment Wattnow génère automatiquement des diagrammes Sankey dynamiques à partir de vos données pour identifier 10-30% d'économies.
Données temps réel • Génération automatique • Analyse multi-flux
Comment créer et interpréter un diagramme Sankey énergétique
Suivez cette méthodologie en 5 étapes pour mettre en œuvre cet outil d'optimisation consommation dans votre entreprise.
Collecter les données énergétiques
Mesurer les consommations à chaque point clé : arrivées énergétiques (électricité, gaz, vapeur achetée), transformations (chaudières, compresseurs), usages finals (machines, process). Utiliser des capteurs IoT pour une précision optimale.
Structurer les flux
Organiser les données en arborescence : énergies entrantes → transformations → usages finals → pertes. Définir les unités cohérentes (kWh, GJ, tep) et les coefficients de conversion.
Générer le diagramme
Utiliser des outils spécialisés (Wattnow, Python + Plotly, outils en ligne) pour créer la visualisation. La plateforme Wattnow automatise cette étape à partir de vos données IoT.
Analyser les insights
Identifier visuellement : les flux les plus larges (postes prioritaires), les pertes proportionnellement importantes, les bifurcations inefficaces, les écarts entre unités similaires.
Définir les actions correctives
Prioriser les actions selon le potentiel d'économies : réduire les pertes les plus larges, optimiser les transformations inefficaces, récupérer les énergies fatales.
Données incomplètes : Un diagramme sankey basé sur des données partielles donne une vision faussée. Mesurez tous les flux significatifs (>5% de la consommation totale).
Unités incohérentes : Mélanger kWh électriques et thermiques sans coefficients de conversion adaptés.
Fréquence insuffisante : Un diagramme annuel masque les variations saisonnières et les dysfonctionnements ponctuels.
Pour une approche structurée, découvrez comment notre logiciel de gestion de l'énergie peut cadrer votre démarche d'optimisation.
Sankey 2.0 : La visualisation énergétique dynamique avec Wattnow
Wattnow transforme le diagramme sankey traditionnel en outil de pilotage opérationnel avec des fonctionnalités avancées pour l'industrie 4.0.
Génération automatique
Plus besoin de créer manuellement vos schémas énergétiques. Wattnow génère automatiquement des diagrammes Sankey à partir des données de vos capteurs IoT, avec une mise à jour en temps réel.
Analyse multi-granularité
Zoomez du site industriel complet jusqu'à une machine spécifique. Comparez les diagrammes entre différents ateliers, équipes horaires ou périodes (jour/nuit, été/hiver).
Alertes intelligentes
Recevez des alertes automatiques lorsque la morphologie de votre diagramme Sankey change anormalement : élargissement soudain d'un flux de pertes, modification des proportions entre usages.
Déploiement des capteurs
Nos experts installent les capteurs nécessaires sur vos points énergétiques critiques en 2-3 jours.
Configuration automatique
La plateforme Wattnow crée automatiquement l'arborescence de vos flux et génère le premier diagramme Sankey.
Formation et autonomie
Nous formons vos équipes à interpréter les diagrammes et à identifier les axes d'optimisation prioritaires.
Découvrez notre expertise et comment nous accompagnons plus de 800 sites industriels.
Passez au Sankey dynamique avec Wattnow
Rejoignez les 150+ industriels qui visualisent et optimisent leurs flux énergétiques en temps réel.
Démo personnalisée • Analyse de vos flux • Conseil expert
