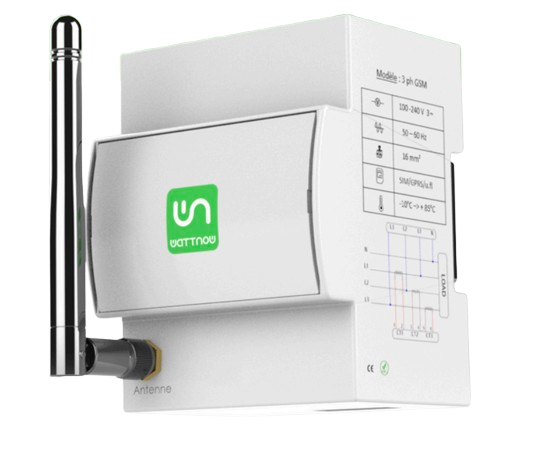

Monitoring-4M Three-Phase Energy Meter
Le Wattnow Monitoring-4M est un analyseur d'énergie triphasé haute précision conçu pour la surveillance complète de l'énergie et l'analyse de la qualité de l'alimentation. Installé sur rail DIN, il fournit une mesure précise de tous les paramètres électriques clés.
- Mesure en temps réel de la tension, du courant et des paramètres de puissance
- Analyse des harmoniques de courant et de tension
- Mesure de la fréquence et du facteur de puissance
- Surveillance de l'énergie de phase
- Installation sur rail DIN (IEC 60715)
- Boîtier plastique classé IP54
Pourquoi choisir le Wattnow Monitoring-4M
Surveillance en temps réel
Visualisation instantanée et analyse rapide de votre consommation d'énergie avec des données précises et actualisées
Analyses avancées
Analyse des données historiques et algorithmes intelligents pour identifier des opportunités d'optimisation
Alertes intelligentes
Détection automatique des anomalies, défauts et opportunités d'économie d'énergie
Économies de coûts
Réduction mesurable des coûts énergétiques et optimisation de l'empreinte carbone
Spécifications techniques
Paramètres de mesure
| Plage de tension | 50-600V (phase-neutre) |
|---|---|
| Plage de courant | 0.5-5000A (avec TC appropriés) |
| Précision | Classe 0.5 pour la puissance active et l'énergie |
| Analyse des harmoniques | Jusqu'au 50ème ordre |
| Puissance nominale | < 3W |
Caractéristiques environnementales
| Température de fonctionnement | -25 à 70 °C |
|---|---|
| Température de stockage | -40 à 85 °C |
| Humidité relative | 5% à 95% HR (sans condensation) |
| Altitude | < 3000 m au-dessus du niveau de la mer |
| Indice de protection | IP54 |
| Boîtier | Plastique |
| Durée de vie du produit | > 10 ans |
Dimensions
Voici les dimensions détaillées du Monitoring-4M :
Dimensions principales
| Largeur | 90 mm |
|---|---|
| Hauteur | 70 mm |
| Profondeur | 65 mm |
| Poids | 0.25 kg |
| Type de montage | Rail DIN (IEC 60715) |
Installation
Découvrez comment installer facilement le Monitoring-4M :
Téléchargements
Téléchargez la documentation complète pour le Monitoring-4M :
-
Guide d'installationTéléchargerInstructions d'installation complètes et informations de sécurité
-
Fiche techniqueTéléchargerSpécifications détaillées et données de performance
Accessoires
Transformateurs de courant (CTs) compatibles avec le Monitoring-4M :
KCT-10 - 75A
- Ratio de courant: 75A/25mA
- Courant max: 75A
- Classe: 0.5
- Résistance charge: 20Ω
KCT-16 - 100A
- Ratio de courant: 100A/33.3mA
- Courant max: 120A
- Classe: 0.5
- Résistance charge: 50Ω
KCT-24 - 400A
- Ratio de courant: 400A/80mA
- Courant max: 480A
- Classe: 0.5/1.0
- Résistance charge: 50Ω
DP-58 - 1000A
- Sortie CT: 50mA
- Courant primaire: 1000A
- Classe: 0.5/1.0
- Charge précision: 5VA/10VA
DP-812 - 2000A
- Sortie CT: 66.7mA
- Courant primaire: 2000A
- Classe: 0.5/1.0
- Charge précision: 5VA/10VA
DP-816 - 4000A
- Sortie CT: 80mA
- Courant primaire: 4000A
- Classe: 0.5/1.0
- Charge précision: 10VA/15VA
Certifications des Transformateurs de Courant
- EN 61000-6-3:2007
- EN 61000-6-1:2007
- IEC 62053-21:2003
- IEC 62052-11:2003
- IEC 6044-1
- EN 60044-1
- VDE 0414-44-1
- GB 1208-2006
